Problemstilling
Skolen havde udfordringer med for høje temperaturer i lokalerne ved tilførsel af varme fra mennesker i bygningen og fra solindfald. Der var ligeledes konstateret ringe luftkvalitet i bygningen, som var målt ved for høje koncentrationer af CO2. Hovedformålet var at skabe et godt indeklima for børn, lærere og andre brugere af bygningerne på baggrund af problemstillingerne.
Resultat
Energistrategiens princip er simpelt: bedre udnyttelse af data, forskning og viden i CTS-anlægget samt kun udskiftning af absolut nødvendige CTS-komponenter. Dette gøres for at holde etableringsomkostningerne nede, opnå en topeffektiv styring og sikre en så kort tilbagebetalingstid som muligt.
Med LTECH Energistrategi har vi forbedret luftkvaliteten ved dels at udskifte de fleste eksisterende ventilationsanlæg helt og dels etablere ny ventilation i alle de klasseværelser, hvor der tidligere ikke fandtes ventilation.
Der er sparet 25 % i gennemsnit i perioden januar-juli sammenlignet med samme periode i de foregående fire år.
Den helt store gevinst ved LTECH Energistrategi er optimal komfort med et minimalt energiforbrug og intelligent styring, der kræver minimal vedligeholdelse.
Dette sætter driftspersonalet i centrum. Vi har sørget for, at CTS-anlægget er mere brugervenligt og kræver minimale løbende justeringer.
Energistrategien kræver desuden minimal ombygning, hvilket skaber mest værdi for pengene.
"Jeg er meget tilfreds med vores nye CTS-anlæg. Brugerfladen er blevet mere overskuelig hvilket giver et bedre overblik, og det er blevet mere intelligent og selvstændigt som har givet mere tid til at vi kan løse andre opgaver."
Brian Clemmensen
Teknisk Serviceleder, Gungehusskolen
"At etableringsomkostningerne er lave, er et kæmpe plus, og gør tilbagebetalingstiden er inden for få år."
Martin Fjellerad
Teknisk Driftsansvarlig, Hvidovre Kommune
Løsning
Med udgangspunkt i ovenstående problemstilling aftalte vi med kommunen at implementere vores nyudviklede Energistrategi på hele skolen for at opnå både det ønskede indeklima og en energibesparelse.
Registrering

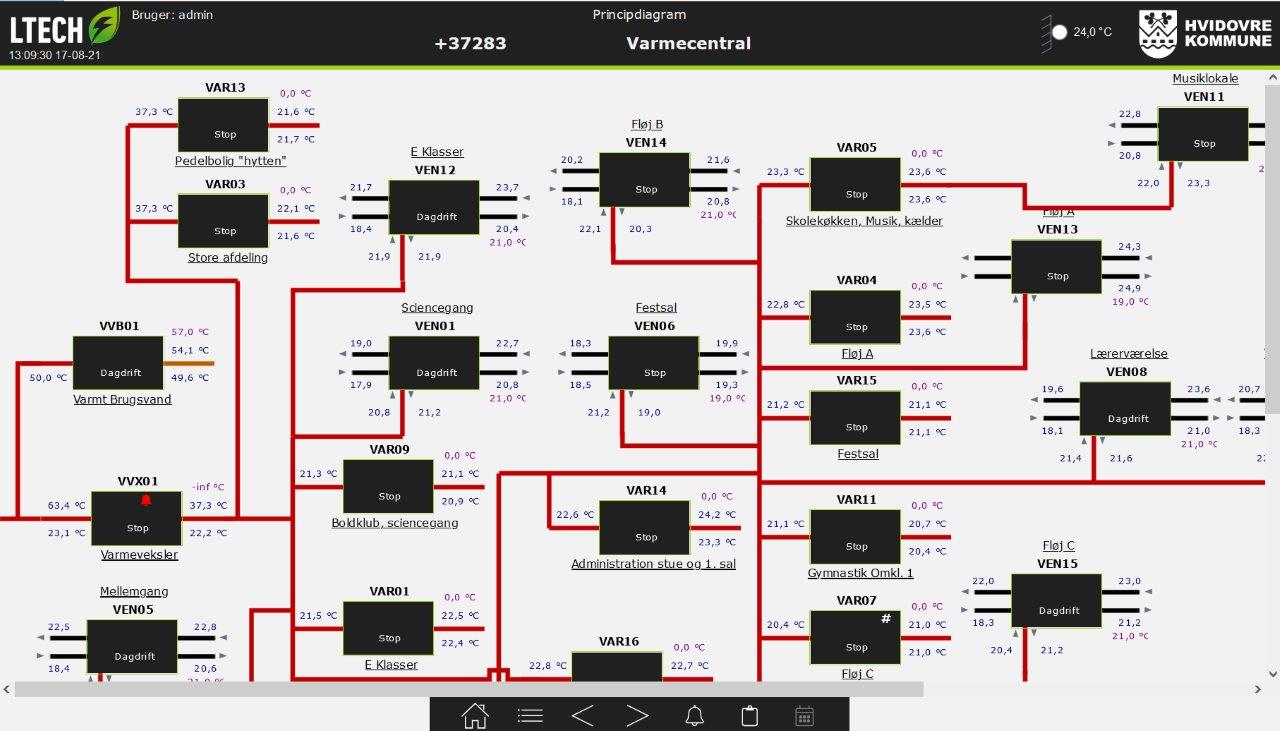

For at sikre en korrekt afstemt bygning er det essentielt at vide, hvilke anlæg der forsyner hvilke lokaler. Der udarbejdes en samlet principtegning af varmeforsyningerne. Denne integreres i CTS-anlægget med liveværdier og status, hvilket giver driftspersonalet et hurtigt og præcist overblik. Samtidig fungerer det som et effektivt værktøj til fejlfinding.
Opdeling af områder i zoner
Anlæggene opdeles i zoner for bedre temperatur- og luftstyring samt nemmere betjening via CTS. Zonerne er bl.a. opdelt i global, skole, SFO, administration, festsal og sportshal.
Brugerundersøgelse
Brugerne klager over problemer som kulde, varme, træk og dårlig luft. De værste problemområder registreres, og det undersøges efterfølgende, om problemerne er blevet afhjulpet.
Registrering af anlæggenes tilstand
Varmekilderne i lokalerne gennemgås. Samtlige radiatorer og lignende kontrolleres, og der sikres, at de er fuldt funktionsdygtige. Dette bidrager til et behageligt indeklima og en mere effektiv udnyttelse af varmen.
Skolen er opført over flere årtier og rummer alt fra gamle støbejernsradiatorer til moderne lavtemperaturradiatorer. Dette kræver, at hver enkelt blandesløjfe indstilles individuelt for at sikre optimal drift.
Der blev blandt andet registreret følgende problemer:
Defekte eller manglende termostater flere steder.
Frem- og returløb byttet til lokaler der altid var kolde.
Flere reguleringsventiler på blandesløjfer var defekte.
Pumper var indstillet for højt.
Differenstryk til veksler stod for højt.
Ventilhoved defekt til ventilationsanlæg.
Flere ventilationsanlæg fik ikke nok varme tilført, grundet forkert indstillede strengreguleringsventiler.
Eksisterende brand- og røgspjæld virkede ikke, så en del af lokalerne med meget dårligt indeklima, fik ikke noget luft tilført.
Montering
Ombygning / korrektion af defekte eller forkert udførte anlæg.
De fejl fundet under ”registrering af stand (…)” rettes op.
Rumfølere opsat for at kunne registrere indeklima og give behov til ventilation. Dette er med til at sikre korrekt klima samt unødigt energispild.
Flowfølere etableret på ventilationsanlæg, for at køre med balancerede luftmængder og efterprøve indregulering.
Programmeringen
Der foretages en kortlægning af driftsbehov samt en vurdering af optimal drift for hvert enkelt anlæg.
Ved hjælp af års forskning og tests har vi udviklet særlige LTECH-styringsprincipper, der regulerer efter behov og optimerer energiforbruget, hvilket har resulteret i betydelige energibesparelser. Programmerne er intuitive og selvstyrende, hvilket forenkler CTS-brugerfladen.
LTECH Regulator
Behovet for luftudskiftning samt tilførsel af varme eller køling i lokalerne reguleres af LTECH’s specialudviklede regulator. Den er selvindstillelig og tilpasser sig konstant. I modsætning til en traditionel PID-regulator kræver den ingen manuelle indstillinger. Dette sikrer, at reguleringen altid er optimal, uanset de omkringliggende forhold, og at den ikke skrider over tid.
Denne løsning giver store fordele for komforten, anlæggets effektivitet og komponenternes levetid.
